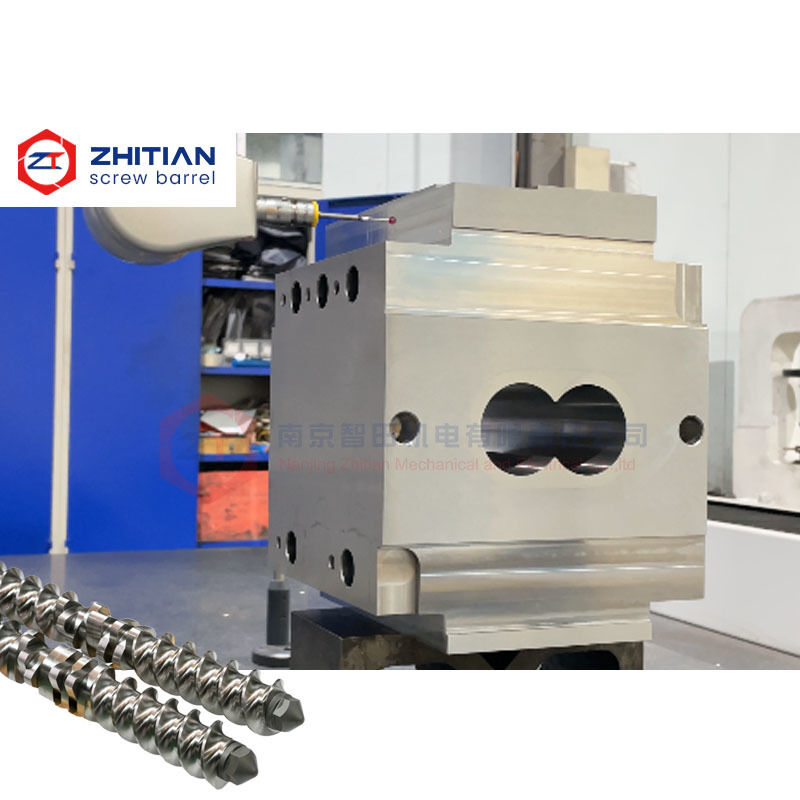

Bu çift vidalı ekstrüder namlusunun tasarımı, bireysel namlus bölümleri için bağımsız olarak yapılandırılmış ısıtma ve soğutma devreleri ile yapılmıştır.
Bu, tüm ekstrüzyon hattında tek bir tekane termal duruma güvenmek yerine, farklı süreç bölgelerinin farklı hedef sıcaklıklarda çalışmasına izin verir.
Tasarım, kullanıcıların aşağıdaki gibi yaygın işleme sorunlarını çözmelerine yardımcı olur:
- Yakındaki namlu bölümleri arasındaki sıcaklık müdahalesi
- Süreç sıcaklıklarının ayarlanması gerektiğinde yavaş yanıt
- Uzun üretim süreleri sırasında dengesiz erime sıcaklığı
- Yüksek kesme karıştırma bölgelerinde aşırı ısınma
- Besleme veya yan besleme pozisyonlarının yakınında yetersiz soğutma
- Sabit olmayan termal koşullardan kaynaklanan partiden partiye değişim
- Farklı termal gereksinimleri olan zor işleme malzemeleri
Isıtma delikleri, soğutma kanalları, sensör pozisyonları ve bağlantı arayüzleri orijinal namlu çizimi, kullanılan örnek ve ekstrüzyon sürecine göre özelleştirilebilir.
Ana Özellikler
| Ürün |
Kullanılabilir Yapılandırma |
| Ürün türü |
Sıcaklığı kontrol edilen çift vidalı ekstrüder fıçısı |
| Fıçı yapısı |
Modüler segmentli yapı |
| Sıcaklık kontrolü |
Fıçı bölümüne göre bağımsız ısıtma ve soğutma |
| Kullanılabilir bölümler |
Kapalı, besleme, havalandırma, vakum ve yan besleme |
| Isıtma yapılandırması |
Özel ısıtma delikleri veya ısıtma arayüzleri |
| Soğutma yapılandırması |
Özel giriş ve çıkış pozisyonları olan bağımsız su kanalları |
| Sensör yapılandırması |
Özel sıcaklık sensörü delikleri |
| Üretim temeli |
Çizim, kullanılan örnek veya ölçülen boyutlar |
| Malzeme seçenekleri |
Nitritli çelik, alet çeliği, bimetal ve alaşımlı kaplamalı yapılar |
| Denetim |
Boyutlar, kanal konumu ve mühürleme performansı |
| Ana amaç |
Termal müdahaleyi azaltmak ve işlem sıcaklığını dengelemek |
Her süreç bölgesini bağımsız olarak kontrol edin
Çift vida ekstrüzyonunun farklı aşamaları her zaman aynı sıcaklığı gerektirmez.
Besleme bölgesi, erken yumuşamanın veya malzeme köprüsünün oluşmasını önlemek için soğutmaya ihtiyaç duyabilir. Erime ve karıştırma bölgelerinde kontrol edilmiş ısıtma gerekebilir.Yüksek kesme kesimleri yeterli iç ısı üretebilir ve ek soğutma gerektirebilir.
Bağımsız olarak kontrol edilebilen bir namlu konfigürasyonu, her bölümün sıcaklığını gerçek süreç fonksiyonuna göre ayarlamayı sağlar.
Bu işlem sırasında daha fazla esneklik sağlar:
- Sıcaklığa duyarlı polimerler
- Mühendislik plastikleri
- Renk ve katkı maddesi masterbatch
- Reaktif formülasyonlar
- Dar işleme pencereleri olan malzemeler
- Aşamalı erime gerektiren bileşikler
- Aynı ekstrüzyon hattında sık sık değiştirilen ürünler
Yakın kesimler arasındaki termal müdahaleyi azaltmak
Sıcaklık bir namlu bölümünden diğerine namlu gövdesinden, bağlantı yüzeylerinden ve işlenmiş malzemeden geçebilir.
Yakın bölgelerdeki sıcaklık gereksinimleri önemli ölçüde farklı olduğunda, bu termal etkileşim sıcaklık kontrolünü daha az tepkili hale getirebilir.
Olası sonuçlar şunlardır:
- Besleme bölümü çok sıcak oluyor.
- Besleme açılışı yakınında erken erime
- Malzeme köprü veya düzensiz besleme
- Karıştırma bölgesinde aşırı erime sıcaklığı
- Ürün değişiminden sonra daha uzun soğutma süresi
- Sık sık sıcaklık ayarlarının elle ayarlanması
Bağımsız ısıtma ve soğutma kanalları ısı aktarımını tamamen ortadan kaldıramaz, ancak her namlu bölümünün süreç değişikliklerine nasıl tepki verdiğini daha iyi kontrol eder.
Son sıcaklık durumu ayrıca vida hızı, verim, kesme enerjisi, malzeme özellikleri ve soğutma suyu koşullarına bağlıdır.
Yüksek Kesim Bölgeleri'nde Sıcaklık Dayanıklılığını Artırmak
Döner vida elemanları tarafından üretilen mekanik kesme, önemli miktarda ısı oluşturabilir.
Yoğun karıştırma, karıştırma ve basınç oluşturma bölgelerinde, dış ısıtıcılar kapatıldığında bile malzeme sıcaklığı yükselmeye devam edebilir.
Özel bir soğutma devresine sahip bir varil bölümü, bu fazla ısıların bir kısmını kaldırabilir ve daha istikrarlı bir işleme penceresini korumaya yardımcı olabilir.
Bu, aşağıdakileri azaltmaya yardımcı olabilir:
- Polimer bozulması
- Renk değişimi
- Viskositede değişiklikler
- Aşırı uçucu üretim
- Kararsız erime basıncı
- Son ürün özelliklerinde değişiklik
Soğutma kanalı konfigürasyonu, vida tasarımı ve çalışma koşulları ile birlikte değerlendirilmelidir.Tek başına bir varil modifikasyonu uygun olmayan bir vida konfigürasyonu neden aşırı kesme düzeltmek olamaz.
Istikrarlı Beslenme Koşullarını Destekleyin
Ana besleme ve yan besleme bölgelerinin yakınında sıcaklık kontrolü, kolayca yumuşayan veya düşük toplu yoğunluklu malzemeler için özellikle önemlidir.
Eğer besleme varil çok sıcak olursa, malzeme varil açılışına yapışabilir veya amaçlanan işlem bölgesine girmeden önce erimeye başlayabilir.
Bu, aşağıdakilere neden olabilir:
- Düzensiz madde alımı
- Besleme dalgalanması
- Düşük üretim çıkışı
- Besleme limanının yakınında malzeme birikimi
- Temizlik sıklığının artması
Besleme bölümünün etrafında açılış boyutuna, besleyici konumuna ve mevcut namlu yapısına göre özel soğutma kanalları düzenlenebilir.
Soğutma düzeni kritik yapısal alanların zayıflamasını veya vida deliklerine ve bağlantı yüzeylerine müdahale etmesini önlemelidir.
Özel ısıtma ve soğutma düzenleri
Termal kontrol sistemi orijinal makine düzenine göre üretilebilir veya gözden geçirilmiş bir işlem için özelleştirilebilir.
Kullanılabilir özelleştirme şunları içerir:
- Isıtma deliği miktarı ve konumu
- Isıtma deliğinin çapı ve derinliği
- Soğutma kanalı yönü
- Soğutma suyunun giriş ve çıkış pozisyonları
- Bireysel bölümler için bağımsız devreler
- Sıcaklık sensörünün konumu
- Port ve flange düzenlemesi
- Mevcut hortumlar veya borular için arayüzler
- Dükkan yapısı
- Yakındaki namlularla bağlantı boyutları
Değiştirme projeleri için, yeni namlu, makineye gereksiz değişiklik yapmadan mevcut ısıtma, soğutma ve sensör sistemine bağlanmalıdır.
Fıçı malzemesini termal tasarımdan ayrı olarak seçin
Sıcaklık kontrolü yapısı ve varil aşınma malzemesi iki ayrı tasarım kararıdır.
Standart bir nitritli varil, orta aşınma ile genel polimer işleme uygun olabilir. Daha zorlu uygulamalar ek delik koruması gerektirebilir.
Mevcut malzeme seçenekleri şunları içerir:
- 38CrMoAlA nitritli borlu
- Alet çelik kaplama
- Bimetal kaplama
- Nikel bazlı aşınmaya dayanıklı kaplama
- Lazerle kaplı iç boru
- Integr alaşımlı koltuk
- Korozyona dayanıklı alaşım sistemi
Malzeme sadece sıcaklık gereksinimine göre değil, aşınma, korozyon, basınç ve temizlik koşullarına göre seçilmelidir.
Üretim ve kanal denetimi
Isıtma ve soğutma sistemleri, deliklere, vida deliklerine ve bağlantı yapılarına yakın yerleştikleri için doğru bir şekilde konumlandırılmalıdır.
Denetim aşağıdakileri içerebilir:
- İç delik boyutları
- Merkez mesafesi
- Fıçının toplam uzunluğu
- Bağlantı yüzünün doğruluğu
- Isıtma deliğinin konumu ve derinliği
- Soğutma kanalı konumu
- Giriş ve çıkış boyutları
- Sıcaklık sensörünün konumu
- Kanal sürekliliği
- Soğutma kanalının mühürlenmesi
- Yakın kesimlerle hizalanma
Taşıma öncesi soğutma kanallarında basınç veya mühürleme testleri yapılabilir.
Denetim kayıtları gelecekte tekrar siparişler için de saklanabilir.
Teknik Değerlendirme için Gerekli Bilgi
Lütfen şunları belirtin:
- Asıl namlu çizim veya kullanılan numune
- Ekstrüzyon işleminde varil pozisyonu
- Mevcut ısıtma yöntemi
- Mevcut soğutma kanalı düzeni
- Soğutma suyunun giriş ve çıkış pozisyonları
- Sıcaklık algılayıcı düzenlemesi
- Her bölge için mevcut hedef sıcaklık
- Gerçek sıcaklık dalgalanması
- İşlenmiş malzeme
- Vuruş hızı ve yaklaşık verim
- Mevcut termal sorununun açıklaması
- Gerekli miktar
Gerçek üretimden elde edilen sıcaklık verileri, ana sorunun varilden, işlem ayarlarından, vida konfigürasyonundan veya soğutma sisteminden mi geldiğini belirlemeye yardımcı olabilir.
Sıkça Sorulan Sorular
Her fıçının ayrı bir soğutma devresine sahip olması mümkün mü?
Evet, fıçı yapısı ve mevcut alan izin verdiğinde. Kanal düzeni, vida delikleri, portlar, ısıtma delikleri ve bağlantı yüzeyleri ile koordine edilmelidir.
Bağımsız soğutma aşırı ısınmayı tamamen önleyebilir mi?
Gerek yok. Aşırı vida hızı, yüksek kesme, kısıtlı malzeme akışı veya uygun olmayan vida konfigürasyonu nedeniyle de aşırı ısınma olabilir.
Yeni namlu mevcut ısıtma ve soğutma sistemine bağlanabilir mi?
Giriş pozisyonları, çıkış pozisyonları, ısıtıcı delikleri ve sensör arayüzleri, doğru boyutlar sağlandığında orijinal düzenlemeye eşleştirilebilir.
Bağımsız sıcaklık kontrolü sık malzeme değişiklikleri için yararlı mı?
Evet, ayrı bir varil bölgesi kontrolü, ürün değişiklikleri sırasında farklı işlem bölümlerinin ayarlanmasını kolaylaştırabilir, ancak gerçek yanıt süresi de varil kütlesine bağlıdır.Isıtma gücü ve soğutma suyu koşulları.
Sıcaklık Kontrol Yapılandırması İncelemesi İste
Bize fıçının çizimini, mevcut ısıtma ve soğutma düzenini ve mevcut sıcaklık kontrol problemini gönder.
Değerlendirmede yardımcı olabiliriz:
- Hangi namlu bölümleri bağımsız soğutma gerektirir
- Isıtma veya sensör pozisyonlarının değiştirilmesi gerekip gerekmediği
- Yakın sıcaklık bölgelerinin birbirlerine müdahale edip etmediği
- Mevcut soğutma arayüzlerinin muhafaza edilebilir olup olmadığı
- Üretimden önce hangi boyutların doğrulanması gerekir
Teknik inceleme için sıcaklık bölgesi gereksinimlerinizi gönderin
