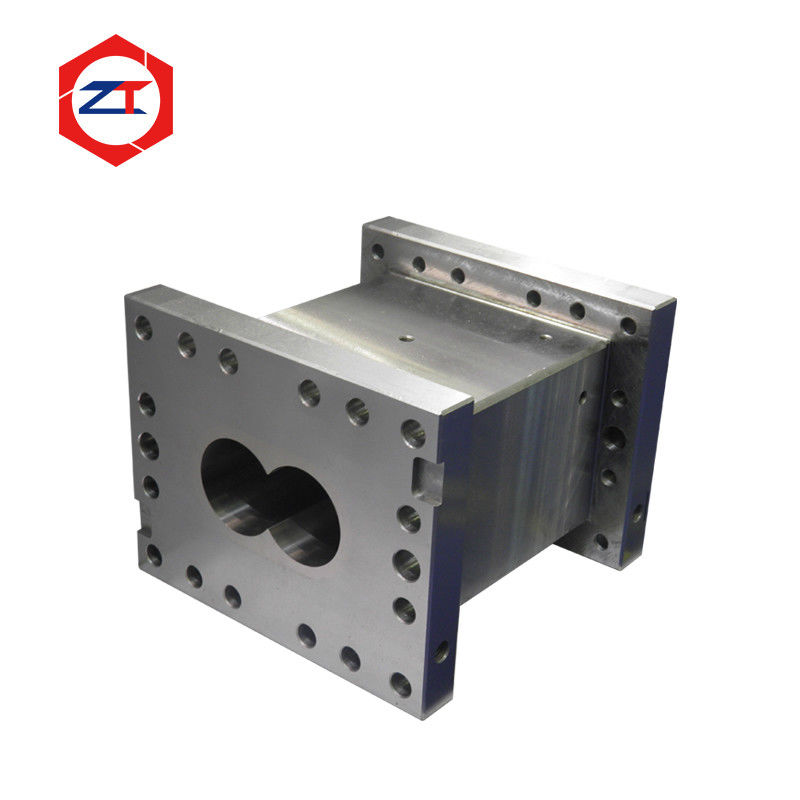

PET Levha Ekstrüzyonu için 65mm Çift Vidalı Namlu ve Vida Elemanı Seti

65mm Çift Vidalı Namlu ve Vida Elemanı Seti PET Levha Ekstrüzyonu İçin

Bu 65mm çift vidalı namlu ve vida elemanı seti, namlu ve vida elemanlarını ayrı ayrı satın almak yerine eşleşen yedek bileşenler gerektiren PET levha ekstrüzyon hatları için tasarlanmıştır.

Yapılandırma, 52 mm merkez mesafeli bir Model 65 çift vidalı sistemine dayanmaktadır.Φ63 mm namlu iç çapı ve 52 mm merkez mesafesi. Orijinal ürün yapılandırması, W6Mo5Cr4V2 (6542) vida elemanları ile genel astarlı bir namlu yapısını birleştirir ve kapalı, besleme, havalandırma ve kombinasyon namlu bölümlerini içerebilir.

Namlu ve vida elemanlarını tek bir çalışma sistemi olarak değerlendirerek, yedek set doğru geometriyi, montaj uyumluluğunu ve vida-namlu boşluğunu korumaya yardımcı olur.

Giderebileceği tipik sorunlar şunlardır:

• Farklı kaynaklardan satın alınan namlu ve vida elemanları doğru şekilde eşleşmiyor
• Yalnızca aşınmış vida elemanları değiştirildikten sonra aşırı boşluk
• Ağır aşınmış mevcut vidalarla yeni namlu takılması
• Yanlış kamalı veya vida-eleman boyutları
• Mevcut PET hattıyla eşleşmeyen havalandırma namlu boyutları
• Eski bir ekstrüzyon yapılandırmasını yeniden üretme zorluğu

Anahtar Özellikler

Mevcut ürün sayfası, bu anahtar Model 65 boyutlarını listeler ve ürünü 6542 vida elemanları ile birleştirilmiş genel astarlı bir namlu olarak tanımlar.

Namlu ve Vida Elemanları Neden Eşleşen Bir Set Olarak Değiştirilmeli?

Namlu iç çapı ve vida elemanları, çift vidalı bir ekstrüder içindeki gerçek işleme boşluğunu oluşturmak için birlikte çalışır.

Uzun süreli üretim sırasında her iki bileşen de kademeli olarak aşınır.

Yalnızca vida elemanları değiştirilirse ve namlu iç çapı zaten aşırı büyükse, yeni vidalar hala aşırı boşlukla çalışabilir.

Benzer şekilde, ciddi şekilde aşınmış vida elemanları kullanmaya devam ederken yeni bir namlu takmak, orijinal çalışma koşulunu geri yüklemeyebilir.

PET levha ekstrüzyonu için yanlış işleme boşluğu şunlara katkıda bulunabilir:

• Malzeme geri akışı
• Azalmış taşıma verimliliği
• Kararsız basınç
• Dolum davranışındaki değişiklikler
• Daha düşük proses tekrarlanabilirliği

Ağır aşınmış sistemler için, namlu ve vida elemanlarını birlikte değerlendirmek, değişim için daha iyi bir temel sağlar.

Aşınma Koruması İçin Genel Astarlı Namlu

Namlu yapılandırması, genel bir astar ile birleştirilmiş yapısal bir çelik gövde kullanır.

Bu yapı, çalışma iç çapı malzemesinin gerçek proses koşuluna göre seçilmesine izin verirken, dış namlu gövdesi yapısal destek sağlar.

Mevcut sayfa ayrıca aşınma, korozyon ve birleşik aşınma-korozyon koşulları için birden fazla astar ve namlu malzemesi seçeneği listeler.

PET işleme için malzeme seçimi şunları dikkate almalıdır:

• Geri dönüştürülmüş PET kirlilik seviyesi
• Dolgu maddeleri veya katkı maddeleri
• İşleme sıcaklığı
• Mevcut namlu aşınma deseni
• Gerekli hizmet ömrü
• Temizlik ve işletme koşulları

Bu nedenle astar, yalnızca sertliğe göre değil, gerçek arıza koşullarına göre seçilmelidir.

W6Mo5Cr4V2 Vida Elemanları

Genellikle 6542 olarak adlandırılan W6Mo5Cr4V2, mevcut yapılandırmadaki vida elemanları için kullanılır.

Yedek vida elemanları, mevcut vida düzenine göre üretilebilir, bunlar şunları içerir:

• Taşıma elemanları
• Yoğurma elemanları
• Ters elemanlar
• Geçiş elemanları
• Özelleştirilmiş vida profilleri

Önemli boyutlar arasında dış çap, eleman uzunluğu, hatve, iç kamalı ve bitişik vida elemanlarıyla bağlantı bulunur.

Yedek projeler için, hem harici çalışma profili hem de iç şaft bağlantısı mevcut ekipmanla eşleşmelidir.

PET Levha Ekstrüzyonu İçin Namlu Bölümleri

PET levha ekstrüzyonu, standart bir kapalı namludan daha fazlasını gerektirebilir.

Makine yapılandırmasına bağlı olarak, namlu bölümleri şunları içerebilir:

• Besleme namlusu
• Kapalı işleme namlusu
• Havalandırma namlusu
• Vakum havalandırma bölümü
• Kombinasyon namlusu
• Özelleştirilmiş proses bölümü

Mevcut sayfa, PET levha ekstrüzyonu için özellikle havalandırma ve kombinasyon namlularını tanımlar.

PET işleme için, prosesin nem veya uçucu bileşenlerin giderilmesini gerektirdiği durumlarda havalandırma bölümleri özellikle önemlidir.

Bu nedenle yedek havalandırma namluları, yalnızca iç çap ve merkez mesafesiyle değil, aynı zamanda havalandırma açıklığı, montaj arayüzü ve çevredeki namlu bölümleriyle de eşleşmelidir.

Çizim veya Numuneden Doğru Değişim

Namlu ve vida elemanı seti şunlara göre yeniden üretilebilir:

• Orijinal teknik çizimler
• Mevcut namlu numuneleri
• Mevcut vida-eleman numuneleri
• Ölçülmüş boyutlar
• Tam vida yapılandırması

Kritik namlu boyutları şunları içerir:

• Φ63 mm iç çap
• 52 mm merkez mesafesi
• Namlu uzunluğu
• Bağlantı yüzeyleri
• Cıvata deliği konumları
• Havalandırma açıklığı
• Isıtma ve soğutma arayüzleri

Vida elemanları için, kamalı, hatve, profil ve toplam montajlı uzunluk da doğrulanmalıdır.

Numune olarak aşınmış bileşenler kullanıldığında, üretimden önce servis aşınması orijinal tasarım boyutlarından ayrılmalıdır.

Üretim ve Muayene

Muayene şunları içerebilir:

• Namlu iç çapı boyutları
• Merkez mesafesi
• Namlu arayüzü boyutları
• Vida-eleman dış çapı
• İç kamalı
• Eleman uzunluğu ve profili
• Malzeme doğrulaması
• Soğutma kanalı sızdırmazlığı
• Montaj uyumluluğu

Boyutsal veriler, gelecekteki tekrarlanan değişim siparişlerini basitleştirmek için onaydan sonra saklanabilir.

Değerlendirme İçin Gerekli Bilgiler

Lütfen sağlayın:

1. Ekstrüder modeli
2. Namlu çizimi veya numunesi
3. Vida-eleman çizimi veya numunesi
4. Varsa tam vida yapılandırması
5. PET malzeme türü
6. Bakir veya geri dönüştürülmüş PET
7. Mevcut aşınma durumu
8. Mevcut namlu ve vida malzemeleri
9. Havalandırma yapılandırması
10. Gerekli miktar

SSS

Namlu ve vida elemanları birlikte sipariş edilebilir mi?
Evet. Bu sayfa özellikle eşleşen bir yedek set olarak konumlandırılmıştır.

İç çap 65 mm mi?
Mevcut Model 65 yapılandırması, Φ63 mm iç çap ve 52 mm merkez mesafesi kullanır.

Yalnızca aşınmış bileşenler değiştirilebilir mi?
Evet, ancak çalışma boşluğunun kabul edilebilir kaldığından emin olmak için kalan namlu ve vida bileşenleri incelenmelidir.

Malzeme yükseltilebilir mi?
Evet. Namlu astarı ve vida-eleman malzemeleri, mevcut aşınma, korozyon ve PET işleme koşullarına göre yeniden değerlendirilebilir.

Namlu çiziminizi, vida-eleman numunelerinizi veya mevcut boyutlarınızı bize gönderin. Namlu ve vidaların birlikte değiştirilmesi gerekip gerekmediğini değerlendirebilir ve üretimden önce kritik boyutları doğrulayabiliriz.

Teknik İnceleme İçin PET Ekstrüder Namlu ve Vida Verilerinizi Gönderin
