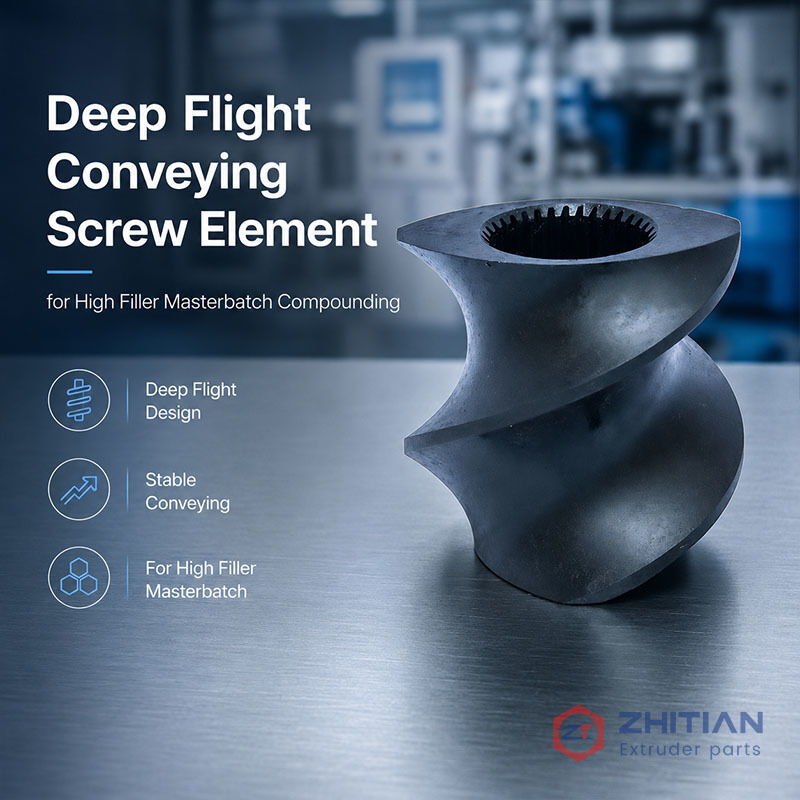

Geliştirilmiş Toz ve Dolgu Beslemesi için Derin Uçlu Vida Elemanı

Bu derin kanatlı vidalı eleman, toz, dolgu maddesi ve diğer düşük hacim yoğunluklu malzemelerin daha iyi alınması ve taşınması gereken çift vidalı ekstrüzyon işlemleri için tasarlanmıştır.

Standart bir taşıma elemanıyla karşılaştırıldığında, derin kanatlı tasarım vidalı kanalda daha fazla serbest hacim sağlar. Bu, toz veya dolgu maddesi açısından zengin formülasyonlar işlenirken malzeme alma kapasitesini artırmaya ve daha kararlı beslemeyi sürdürmeye yardımcı olabilir.

Aşağıdaki gibi sorunları azaltmaya yardımcı olur:

• Besleme bölümünde yetersiz malzeme alımı
• Düşük hacim yoğunluklu tozların kararsız taşınması
• Dolgu maddesi eklenmesi sırasında dalgalanan besleme hızı
• Vidalı kanalda zayıf dolum
• Aşağı akış karıştırma bölümlerinden önce besleme tutarsızlığı
• Standart kanatlı elemanlarla sınırlı taşıma kapasitesi

Tozlar ve dolgu maddeleri genellikle standart polimer peletlerinden farklı davranır.

Düşük hacim yoğunluğuna veya zayıf akış özelliklerine sahip malzemeler, serbest akışlı peletler kadar kolay bir şekilde vidalı kanala girmeyebilir ve dolmayabilir.

Tipik örnekler şunları içerir:

• Kalsiyum karbonat tozu
• Talk
• Titanyum dioksit
• Karbon siyahı
• Alev geciktirici tozlar
• İnce mineral dolgu maddeleri
• Hafif hacim yoğunluğuna sahip öğütülmüş malzeme
• Toz açısından zengin masterbatch bileşenleri

Besleme sırasında bu malzemeler aşağıdaki gibi sorunlara neden olabilir:

• Düşük alma verimliliği
• Besleme dalgalanması
• Tam olmayan kanal dolumu
• Azalmış verim
• Besleme açıklığı yakınında malzeme birikimi
• Aşağı akış yoğurma veya karıştırma bölgelerinden önce kararsızlık

Standart taşıma kanalı yeterli serbest hacim sağlamadığında, daha derin bir kanat profili vidanın daha fazla malzemeyi yakalamasına ve ileriye taşımasına yardımcı olabilir.

Derin kanatlı vidalı elemanın ana avantajı, daha büyük taşıma hacmidir.

Daha derin bir kanat, vidalı çekirdek ile namlu arasında daha büyük bir kanal alanı oluşturur. Bu, her dönüşte vidaya giren toz veya dolgu maddesi miktarını artırabilir.

Potansiyel faydalar şunları içerir:

• Daha yüksek alma kapasitesi
• Düşük hacim yoğunluklu malzemenin daha iyi taşınması
• Vidalı kanalda daha kararlı dolum
• Aşağı akış bölümlerinde kıtlığın azaltılması
• Karıştırma veya yoğurma elemanlarından önce sürekliliğin iyileştirilmesi
• Toz açısından zengin formülasyonlara daha iyi uyum

Derin kanatlı tasarım, her besleme sorununu tek başına çözmez. Malzeme davranışı, besleyici performansı, vidalı hız, namlu soğutma ve genel vidalı yapılandırma da dikkate alınmalıdır.

Derin kanatlı bir eleman genellikle daha iyi alma veya erken aşama taşıma gerektiren konumlar için seçilir.

Tipik konumlar şunları içerir:

• Ana besleme bölgesi
• Yan besleme bölgesi
• Toz tanıtım bölümü
• Dolgu maddesi taşıma bölümü
• Yoğurma bloklarından önceki erken taşıma bölgesi
• Standart taşıma elemanlarının yeterli alma hacmi sağlamadığı bölümler

Kesin konum, vidalı yapılandırmaya ve işlem amacına göre belirlenmelidir.

Bazı uygulamalarda yalnızca bir veya birkaç derin kanatlı eleman gerekir. Diğerlerinde, daha uzun bir alma ve taşıma bölümü oluşturmak için birkaç taşıma elemanı birleştirilebilir.

En iyi derin kanatlı tasarım, gerçek malzemeye ve işleme bağlıdır.

Önemli faktörler şunları içerir:

• Toz veya dolgu maddesi türü
• Hacim yoğunluğu
• Parçacık boyutu
• Besleme yöntemi
• Gerekli verim
• Vidalı hız
• Namlu çapı
• Vidalı yapılandırmadaki konum
• Aşağı akış vidalı elemanları
• Kesme veya ısıya duyarlılık

Örneğin, zayıf akan bir malzeme daha fazla taşıma hacmi gerektirebilirken, daha yüksek aşındırıcı yüke sahip dolgu maddesi açısından zengin bir formülasyon da yükseltilmiş aşınmaya dayanıklı malzeme gerektirebilir.

Bu nedenle, derin kanatlı geometri ve malzeme bağımsız olarak değil, birlikte seçilmelidir.

Standart Takım Çeliği

Genel toz ve dolgu maddesi beslemesi için, aşındırıcı aşınma orta düzeydeyken standart takım çeliği çözümleri uygun olabilir.

Aşınmaya Dayanıklı Çelik

Dolgu maddelerinin daha fazla aşındırıcı yük oluşturduğu yerlerde, aşınmaya dayanıklı bir malzeme kanat geometrisini daha uzun süre korumaya yardımcı olabilir.

Toz Metalurji Malzemeleri

Daha zorlu uygulamalar için, aşınma direnci, sertlik ve tokluk açısından farklı bir denge gerektiğinde seçilmiş PM malzemeleri düşünülebilir.

Malzeme seçimi, hem besleme işlevini hem de çalışma aşınma koşullarını yansıtmalıdır.

Derin kanatlı vidalı elemanlar şunlara göre üretilebilir:

• Orijinal teknik çizimler
• Mevcut vidalı numuneler
• Ölçülmüş boyutlar
• Vidalı yapılandırma bilgileri
• İşlem gereksinimleri

Özelleştirilebilir özellikler şunları içerir:

• Dış çap
• Eleman uzunluğu
• Hatve
• Kanat derinliği
• Kanat sayısı
• İç kam mili
• Anahtar yuvası profili
• Malzeme
• Yüzey işlemi

Değiştirme elemanı, şaft bağlantısı ve mevcut vidalı setin gerektirdiği harici çalışma geometrisi ile eşleşmelidir.

Muayene şunları içerebilir:

• Dış çap
• Eleman uzunluğu
• Hatve ve kanat geometrisi
• Kanat derinliği
• İç kam mili boyutları
• Eksenellik
• Yüzey durumu
• Malzeme doğrulaması
• Isıl işlem durumu
• Muayene mastarları ile uyum

Boyutsal kayıtlar gelecekteki tekrar siparişler için saklanabilir.

Lütfen sağlayın:

1. Ekstrüder bilgileri
2. Vidalı eleman çizimi veya numunesi
3. İşlenmiş malzeme
4. Toz veya dolgu maddesi türü
5. Hacim yoğunluğu veya besleme koşulu
6. Verim gereksinimi
7. Vidalı hız
8. Mevcut vidalı eleman malzemesi
9. Elemanın vidalı yapılandırmadaki konumu
10. Mevcut besleme sorunu
11. Fotoğraflar, varsa
12. Gerekli miktar

Derin kanatlı vidalı eleman ne zaman kullanılmalıdır?

Standart taşıma elemanları yeterli alma hacmi sağlamadığında veya toz ve dolgu maddesi beslemesi kararsız olduğunda düşünülebilir.

Derin kanatlı eleman düşük hacim yoğunluklu tozlar için uygun mudur?

Evet. Taşıma hacmini artırmak ve standart bir kanalı kolayca doldurmayan tozların alımını iyileştirmek için yaygın olarak kullanılır.

Derin kanatlı eleman otomatik olarak verimi artırır mı?

Alma kapasitesini iyileştirmeye yardımcı olabilir, ancak nihai verim hala besleyici performansına, vidalı hıza, aşağı akış kısıtlamalarına ve genel vidalı yapılandırmaya bağlıdır.

Eleman aşınmaya dayanıklı malzemeden de yapılabilir mi?

Evet. İşlenen dolgu maddesi aşındırıcı ise, çalışma koşuluna göre aşınmaya dayanıklı veya PM malzeme seçilebilir.

Vidalı çiziminizi, malzeme bilgilerinizi ve mevcut besleme sorununuzu bize gönderin.

Şunları değerlendirebiliriz:

• Derin kanatlı tasarımın uygun olup olmadığını
• Hangi vidalı konumun elemanı kullanması gerektiğini
• Aşınmaya dayanıklı malzeme gerekip gerekmediğini
• Değiştirme öncesinde hangi boyutların onaylanması gerektiğini
• Elemanın mevcut vidalı yapılandırmayla nasıl eşleşmesi gerektiğini

Vidalı Eleman Çiziminizi Teknik İnceleme İçin Gönderin
