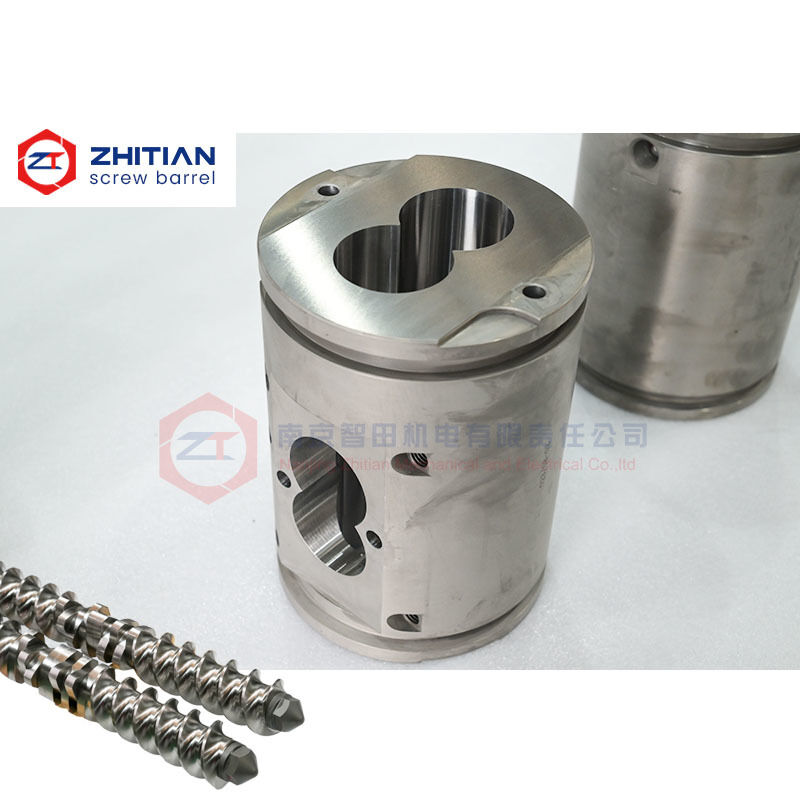

Bu hijyenik çift vidalı ekstrüder namlusu, iç yüzey durumu, temizlenebilirliği ve denetim erişilebilirliğinin önemli olduğu gıda, evcil hayvan maması, sucul yem ve premiks ekstrüzyon uygulamaları için tasarlanmıştır.
Çalışma yüzeyi, tutarlı bir yüzey durumu elde etmek ve işlenmiş malzemenin kalabileceği derin işleme izlerini, hasarlı alanları ve düzensiz yüzeyleri azaltmak için hassas bir şekilde işlenebilir.
Namlunun malzemesi, yüzey kalitesi, bağlantı noktaları ve sıcaklık kontrol özellikleri, işlenen tarife, temizleme yöntemi ve geçerli dokümantasyon gereksinimlerine göre özelleştirilebilir.
Aşağıdaki gibi sorunları çözmenize yardımcı olur:
- Pürüzlü veya hasarlı namlu alanlarında kalan malzeme
- Temizlik sonrası zor görsel denetim
- Uzun ürün değiştirme prosedürleri
- Farklı tarifler arasında ürün aktarımı
- Nem, tuz veya katkı maddelerinden kaynaklanan korozyon
- Temizlenmesi zorlaşan yerel yüzey hasarı
- Mevcut ekipmanla eşleşmeyen yedek namlular
Anahtar Özellikler
| Öğe |
Mevcut Yapılandırma |
| Ürün tipi |
Hijyenik çift vidalı ekstrüder namlusu |
| Ana uygulamalar |
Gıda, evcil hayvan maması, sucul yem ve premiks ekstrüzyonu |
| İç yüzey özelliği |
Hassas işlenmiş çalışma yüzeyi |
| Yüzey pürüzlülüğü |
Malzemeye ve kabul gereksinimlerine göre özelleştirilebilir |
| Malzeme seçenekleri |
38CrMoAlA, paslanmaz çelik 316L ve özelleştirilmiş alaşım sistemleri |
| Namlunun yapısı |
Katı, astarlı veya segmentli yapı |
| Mevcut bölümler |
Kapalı, besleme, havalandırma, vakum ve yan besleme |
| Sıcaklık kontrolü |
Özelleştirilmiş ısıtma delikleri ve soğutma kanalları |
| Üretim temeli |
Çizim, kullanılmış numune veya ölçülmüş boyutlar |
| Denetim |
Namlunun boyutları, arayüzleri, yüzey durumu ve kanal sızdırmazlığı |
| Ana amaç |
Namlunun tutarlılığını, temizleme erişimini ve denetim kontrolünü iyileştirmek |
İç Yüzey Durumu Neden Önemlidir?
Gıda ve yem formülasyonları nişasta, protein, yağ, tuz, nem, mineraller ve fonksiyonel katkı maddeleri içerebilir.
Namlunun iç yüzeyinde derin işleme izleri, korozyon çukurları, çizikler veya düzensiz aşınma olduğunda, üretim sonrası işlenmiş malzeme bu alanlarda kalabilir.
Bu şunlara yol açabilir:
- Uzamış temizleme süresi
- Bir sonraki partiye ürün aktarımı
- Renk veya tat transferi
- Kalan malzemenin yerel bozulması
- Temizliğin tamamlanıp tamamlanmadığını doğrulama zorluğu
- Zamanla yüzey hasarının artması
Hassas işlenmiş bir ekstrüder namlusu daha tutarlı bir çalışma yüzeyi sağlar ve gereksiz yüzey düzensizliklerini azaltır.
Ancak, bir ekstrüzyon hattının tam hijyenik performansı aynı zamanda vida elemanlarına, bağlantı noktalarına, besleyicilere, bağlantılara, havalandırma bileşenlerine ve doğrulanmış temizleme prosedürüne de bağlıdır.
Özelleştirilebilir İç Yüzey Kalitesi
Gerekli yüzey kalitesi üretimden önce kararlaştırılmalıdır.
Elde edilebilir pürüzlülük şunlara bağlıdır:
- Namlunun malzemesi
- Isıl işlem yöntemi
- İç yüzey koruması
- Astar veya kaplama yapısı
- Namlunun çapı ve uzunluğu
- Son işleme ve bitirme süreci
- Denetim yöntemi
Düşük pürüzlülüğe sahip bir ekstrüder namlusu, malzemenin kalabileceği alanları azaltmaya yardımcı olabilir, ancak en düşük sayısal pürüzlülük her malzeme sistemi için otomatik olarak en iyi çözüm değildir.
Örneğin, nitrürlenmiş bir yüzey, paslanmaz çelik namlu, alaşım astar ve lazer kaplamalı yüzey farklı bitirme yöntemleri ve kabul kriterleri gerektirebilir.
Bu nedenle, gerekli pürüzlülük değeri ve ölçüm konumu teknik spesifikasyonda teyit edilmelidir.
Daha Kontrollü Temizleme ve Denetimi Destekler
Tutarlı bir iç yüzey şunları belirlemeyi kolaylaştırır:
- Kalan ürün
- Renk değişikliği
- Yüzey çizikleri
- Korozyon çukurları
- Yerel aşınma
- Temizlik maddesi kalıntısı
Bu, özellikle farklı renkler, tatlar, protein kaynakları veya fonksiyonel bileşenler içeren tarifler arasında üretim değiştiğinde faydalıdır.
Namlunun yapısı, aşağıdaki alanların etrafındaki kaçınılabilir tutma alanlarını azaltmak için de gözden geçirilebilir:
- Besleme açıklıkları
- Havalandırma portları
- Yan besleme arayüzleri
- Sensör delikleri
- Bitişik namlu bağlantıları
Namlunun kendisi alerjenlerin, mikroorganizmaların veya ürün kalıntılarının tamamen giderilmesini garanti edemez. Temizleme etkinliği, müşterinin eksiksiz ekipman tasarımı, temizleme prosedürü ve doğrulama yöntemi ile doğrulanmalıdır.
Gıda Ekstrüzyonu İçin Malzeme Seçenekleri
Nitrürlenmiş Alaşımlı Çelik
Nitrürleme ile 38CrMoAlA, korozyonun sınırlı olduğu ve orta düzeyde aşınma direncinin gerekli olduğu genel gıda veya yem ekstrüzyonu için kullanılabilir.
Ekonomik bir çözüm sunar ancak sık ıslak temizleme, yüksek tuz içeriği veya katı kirlilik kontrol gereksinimleri için uygun olmayabilir.
Paslanmaz Çelik 316L
Paslanmaz çelik gıda ekstrüzyon namlusu, iyileştirilmiş korozyon direnci, daha kolay yüzey bakımı veya azaltılmış demir kirliliğinin gerekli olduğu durumlarda düşünülebilir.
316L mevcut seçeneklerden biridir, ancak uygunluk hala şunlara bağlıdır:
- İşlenen bileşenler
- Nem ve tuz içeriği
- İşleme sıcaklığı
- Temizlik kimyasalları
- Aşındırıcı dolgu içeriği
- Geçerli dokümantasyon gereksinimleri
Aşınma ve Korozyona Dayanıklı Namlu Koruması
Aşındırıcı mineraller, kemik unu, sert parçacıklar veya aşındırıcı bileşenler içeren formülasyonlar için isteğe bağlı koruma şunları içerebilir:
- Aşınmaya dayanıklı astar
- Korozyona dayanıklı alaşım astar
- Nikel bazlı namlu koruması
- Lazer kaplamalı çalışma yüzeyi
- Entegre alaşım kovanı
Malzeme seçimi, her namlu bölümü için aynı malzemenin kullanılmasından ziyade gerçek arıza mekanizmasına dayanmalıdır.
Doğru Yedek Boyutları Koruyun
Uygun yüzey kalitesine sahip bir namlu aynı zamanda mevcut ekstrüderle doğru şekilde eşleşmelidir.
Önemli yedek boyutları şunları içerir:
- İç namlu geometrisi
- Merkez mesafesi
- Toplam uzunluk
- Bağlantı yüzeyleri
- Konumlandırma boyutları
- Cıvata deliği konumları
- Port konumu ve boyutu
- Isıtma deliği düzeni
- Soğutma kanalı arayüzleri
Bitişik bölümler arasındaki yanlış hizalama, malzemenin birikebileceği iç basamaklar veya boşluklar oluşturabilir.
Orijinal çizimler tercih edilir. Yalnızca kullanılmış bir numune mevcut olduğunda, aşınmış, korozyona uğramış veya deforme olmuş boyutlar üretimden önce belirlenmeli ve düzeltilmelidir.
Üretim ve Kalite Denetimi
Denetim şunları içerebilir:
- İç namlu boyutları
- Merkez mesafesi
- Toplam uzunluk
- Bağlantı yüzeyi doğruluğu
- Konumlandırma ve cıvata deliği boyutları
- Port boyutları
- İç namlu yüzey durumu
- Yüzey pürüzlülüğü ölçümü
- Soğutma kanalı sızdırmazlığı
- Malzeme doğrulaması
- Bitişik namlu bölümleriyle hizalama
Pürüzlülük ölçüm yöntemi, ölçüm konumu ve kabul değeri üretimden önce teyit edilmelidir.
Denetim kayıtları, izlenebilirlik ve gelecekteki tekrar siparişler için saklanabilir.
Gıda ile Temas Eden Dokümantasyon
Gıda ile temas uygunluğu yalnızca ürün adına veya bir ISO 9001 kalite yönetim sertifikasına göre belirlenemez.
Gerekli dokümantasyon şunlara bağlıdır:
- Seçilen malzeme sınıfı
- Müşteri pazarı
- İşlenen gıda veya yem ürünü
- Ürünle temas koşulları
- Temizleme yöntemi
- Geçerli ulusal veya bölgesel gereksinimler
Müşteriler, sipariş vermeden önce gerekli malzeme sertifikasını, beyannamesini veya test dokümantasyonunu belirtmelidir.
Belgeler yalnızca seçilen malzeme için mevcut olduğunda ve sipariş gereksinimleri dahilinde anlaşıldığında sağlanabilir.
Değerlendirme İçin Gerekli Bilgiler
Lütfen sağlayın:
- Ekstrüder çizimi veya kullanılmış namlu numunesi
- Gerekli namlu bölümü
- İşlenen gıda veya yem tarifi
- Nem ve tuz içeriği
- Aşındırıcı bileşenler
- İşleme sıcaklığı
- Temizleme yöntemi ve temizlik kimyasalları
- Mevcut namlu malzemesi
- Mevcut kalıntı, korozyon veya yüzey hasarı sorunu
- Gerekli iç namlu pürüzlülüğü
- Pürüzlülük denetim yöntemi
- Gerekli gıda ile temas eden dokümantasyon
- Gerekli miktar
Sıkça Sorulan Sorular
İç namlu Ra ≤ 0.8 μm olacak şekilde üretilebilir mi?
Seçilen malzeme ve üretim rotaları için elde edilebilir olabilir. Nihai gereksinim, malzemeye, ısıl işleme, namlu koruma yöntemine ve ölçüm standardına göre teyit edilmelidir.
Daha pürüzsüz bir namlu kalıntısız üretim garanti eder mi?
Hayır. Tutarlı bir yüzey temizlemeyi destekleyebilir, ancak kalıntı kontrolü aynı zamanda vida elemanlarına, bağlantı noktalarına, bağlantılara, ekipman erişilebilirliğine ve doğrulanmış temizleme prosedürüne de bağlıdır.
Tüm gıda uygulamaları için paslanmaz çelik gerekli midir?
Hayır. Doğru malzeme korozyon, aşınma, temizlik, kirlilik ve dokümantasyon gereksinimlerine bağlıdır.
Namlunun kullanılmış bir numuneden üretilmesi mümkün müdür?
Evet. Kullanılmış bir numune ölçülebilir, ancak aşınmış, korozyona uğramış veya deforme olmuş boyutlar doğrudan kopyalanmak yerine düzeltilmelidir.
İç Yüzey ve Hijyenik Tasarım İncelemesi Talep Edin
Bize namlu çiziminizi, işlenen tarifenizi, temizleme yönteminizi ve gerekli yüzey kalitesi standardınızı gönderin.
Şunları değerlendirmenize yardımcı olabiliriz:
- Hangi namlu malzemesinin uygun olduğu
- Belirtilen bir pürüzlülüğün elde edilip edilemeyeceği
- Hangi alanların malzeme tutma riski oluşturabileceği
- Korozyon veya aşınma korumasının gerekli olup olmadığı
- Üretimden önce hangi boyutların ve belgelerin teyit edilmesi gerektiği
