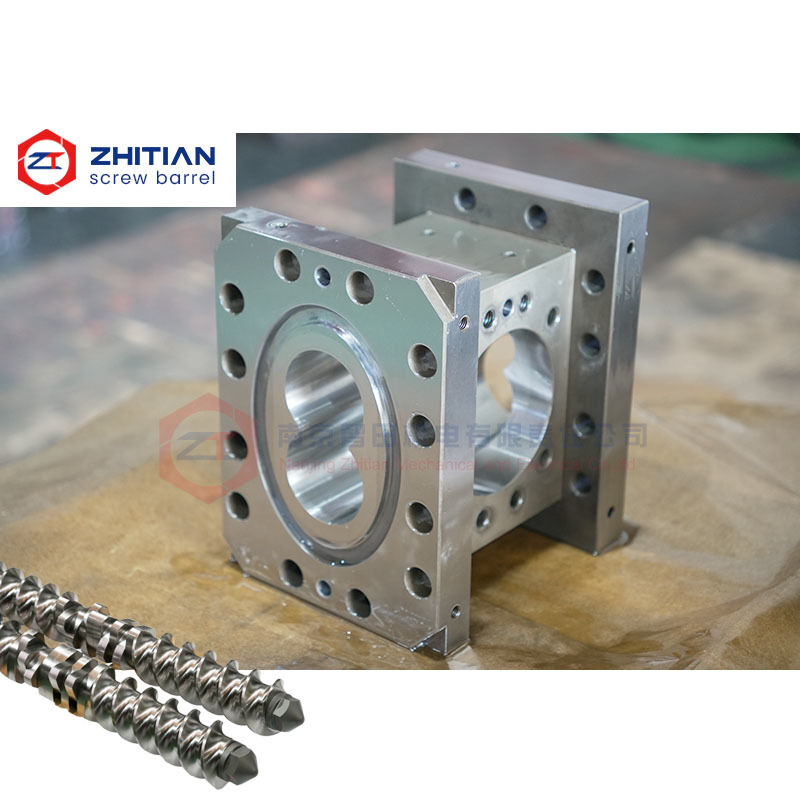

Bu modüler çift vidalı ekstrüder namlu, eksiksiz namlu setini değiştirmeden tek tek aşınmış, hasar görmüş veya işlevsel olarak uygun olmayan bir namlu bölümünü değiştirmesi gereken kullanıcılar için tasarlanmıştır.
Her bölüm, delik, merkez mesafesi, toplam uzunluk, konumlandırma yüzeyleri, cıvata delikleri ve bağlantı boyutları dahil olmak üzere mevcut namlu grubuna uyacak şekilde üretilebilir.
Aşağıdaki durumlarda pratik bir çözüm sunar:
-
Yalnızca bir veya iki namlu bölümü ciddi şekilde aşınmışsa
-
Besleme, havalandırma veya yan besleme bölümü hasar görmüşse
-
İşlem farklı bir port konfigürasyonu gerektiriyorsa
-
Değiştirilen bölüm bitişik namlularla doğru şekilde hizalanmıyorsa
-
Kullanıcı eksiksiz bir namlu setini değiştirme maliyetini azaltmak istiyorsa
-
Bakım sırasında üretim kesintisi süresi sınırlı olmalıdır
Anahtar Özellikler
| Öğe |
Özellik |
| Ürün tipi |
Modüler çift vidalı ekstrüder namlu bölümü |
| Yapı |
Segmentli modüler yapı |
| Mevcut bölümler |
Kapalı, besleme, havalandırma, vakum ve yan besleme |
| Üretim temeli |
Çizim, kullanılmış numune veya ölçülmüş boyutlar |
| Bağlantı uyumu |
Konumlandırma yüzeyleri, cıvata delikleri ve bitişik arayüzler |
| Malzeme seçenekleri |
Nitrürlü çelik, takım çeliği, çift metal veya alaşım kaplı yapı |
| Özelleştirme |
Uzunluk, delik, portlar, kanallar ve bağlantı boyutları |
| Muayene |
Delik, merkez mesafesi, arayüz boyutları ve montaj uyumu |
| Ana amaç |
Bireysel bölüm değişimi ve işlem modifikasyonu |
Yalnızca Aşınmış Namlu Bölümünü Değiştirin
Aşınma, ekstrüder namlusunun tamamında her zaman eşit olarak dağılmaz.
Besleme bölgeleri, eritme bölgeleri, yoğurma bölgeleri ve yüksek basınçlı bölümler farklı aşınma seviyeleri yaşayabilir. Çoğu durumda, bir bölüm hizmet sınırına ulaşırken kalan bölümler hala kullanılabilir durumda kalır.
Modüler bir değişim, etkilenen bölümün bağımsız olarak değiştirilmesine olanak tanır.
Bu, kullanıcılara şu konularda yardımcı olabilir:
-
Değiştirme maliyetini azaltın
-
Kullanılabilir namlu bölümlerini saklayın
-
Bakım hazırlığını kısaltın
-
Yedek parça envanterini azaltın
-
Yerel aşınmaya veya hasara daha hızlı yanıt verin
Değiştirmeden önce, bitişik namlular ve vida elemanları da kontrol edilmelidir. Yeni bölüm, ayrı olarak değerlendirilmek yerine mevcut grupla doğru şekilde çalışmalıdır.
Mevcut Namlu Grubuna Uyum Sağlayın
Aynı nominal boyuttaki namlular her zaman birbirinin yerine geçemez.
Farklı ekstrüderler farklı uzunluklar, delik geometrileri, merkez mesafeleri, cıvata deliği düzenleri, konumlandırma yapıları ve sıcaklık kontrol düzenlemeleri kullanabilir.
Aşağıdaki boyutlar normalde onaylanır:
-
İç delik boyutları
-
Merkez mesafesi
-
Namlu uzunluğu
-
Ön ve arka bağlantı yüzeyleri
-
Konumlandırma adımları
-
Cıvata deliği çapı ve konumu
-
Hizalama özellikleri
-
Port konumu ve boyutları
-
Isıtma ve soğutma arayüzleri
Amaç, yeni bölümün bitişik namlularla doğru şekilde bağlanmasını ve sürekli bir iç akış yolunu korumasını sağlamaktır.
Namlu Bölümleri Arasında Yanlış Hizalamayı Önleyin
Bitişik namlular arasındaki yanlış eşleşme, iç bir adım, delik ofseti veya düzensiz bir bağlantı yüzeyi oluşturabilir.
Bu sorunlar şunlara neden olabilir:
-
Birleşim yerinde malzeme birikmesi
-
Yerel aşırı ısınma veya bozulma
-
Basınç dalgalanması
-
Bağlantı yakınında anormal aşınma
-
Bölümler arasında sızıntı
-
Montaj zorlukları
Orijinal çizimler tercih edilir. Çizimler mevcut değilse, kullanılmış bir numune ve eksiksiz boyut bilgileri ters ölçüm için kullanılabilir.
Aşınmış boyutlar doğrudan kopyalanmak yerine belirlenmeli ve düzeltilmelidir.
Mevcut Fonksiyonel Namlu Bölümleri
Kapalı Namlu Bölümü
Taşıma, eritme, karıştırma ve basınç oluşturma bölgelerinde kullanılır.
Besleme Namlu Bölümü
Ana bir besleme açıklığı ile üretilir ve mevcut hazneye veya besleme sistemine uyacak şekilde eşleştirilir.
Havalandırma veya Vakum Namlu Bölümü
Hava, nem veya uçucu bileşenleri çıkarmak için kullanılır. Açıklık ve flanş, işleme göre özelleştirilebilir.
Yan Besleme Namlu Bölümü
Cam elyafı, mineral dolgu maddeleri, katkı maddeleri veya diğer malzemeleri seçilen bir işlem konumunda eklemek için tasarlanmıştır.
Bireysel bir fonksiyonel bölüm, eksiksiz namlu grubunu yeniden inşa etmeden bir işlem modifikasyonunun parçası olarak da değiştirilebilir.
İşlem Konumuna Göre Malzeme Seçimi
Farklı bölümler farklı malzeme çözümleri gerektirebilir.
Standart bir nitrürlü çelik bölüm, orta düzeyde aşınma ile genel bileşik için kullanılabilir. Şiddetli aşınma, basınç veya korozyona maruz kalan bölümler yükseltilmiş koruma gerektirebilir.
Mevcut seçenekler şunları içerir:
-
Nitrürlü delikli 38CrMoAlA
-
Takım çeliği astarlı
-
Çift metal astarlı
-
Nikel bazlı aşınmaya dayanıklı astarlı
-
Lazer kaplı iç delik
-
Entegre alaşım kovanı
-
Korozyona dayanıklı alaşım sistemi
Eksiksiz namlu setinin her zaman aynı malzemeyi kullanması gerekmez.
Aşınmaya dayanıklı malzemeler yüksek aşınma bölgelerinde yoğunlaştırılabilirken, daha az talepkar bölümler daha ekonomik bir yapılandırma kullanır.
Değiştirilebilir Montaj İçin Muayene
Muayene, hem bireysel bölüme hem de mevcut namlu grubuyla uyumluluğuna odaklanır.
Muayene öğeleri şunları içerebilir:
-
Delik boyutu ve geometrisi
-
Merkez mesafesi
-
Paralellik
-
Toplam uzunluk
-
Bağlantı yüzeyi doğruluğu
-
Konumlandırma boyutları
-
Cıvata deliği konumu
-
Port boyutları
-
Bitişik bölümlerle hizalama
-
Isıtma veya soğutma kanalı sızdırmazlığı
Boyutsal kayıtlar, gelecekteki tekrar siparişler için saklanabilir.
Değişim İçin Gerekli Bilgiler
Lütfen sağlayın:
-
Ekstrüder markası ve modeli
-
Hasarlı namlu bölümünün konumu
-
Orijinal çizim, mevcutsa
-
Kullanılmış numune veya ayrıntılı fotoğraflar
-
Delik çapı ve merkez mesafesi
-
Toplam uzunluk
-
Ön ve arka bağlantı boyutları
-
Cıvata deliği ve konumlandırma detayları
-
Port tipi ve boyutları
-
İşlenmiş malzeme ve dolgu içeriği
-
Aşınma veya işlem sorununun açıklaması
-
Gerekli miktar
Bitişik bölümler hakkında bilgi de montaj uyumluluğunu kontrol etmek için faydalıdır.
Sıkça Sorulan Sorular
Bir namlu bölümü eksiksiz set değiştirilmeden değiştirilebilir mi?
Evet, bitişik bölümler, vida elemanları ve bağlantı boyutları kabul edilebilir bir durumda kaldığı sürece.
Orijinal çizim olmadan bir bölüm üretebilir misiniz?
Evet. Kullanılmış bir numune ve boyut bilgileri kullanılabilir, ancak aşınmış veya deforme olmuş boyutlar önce belirlenmeli ve düzeltilmelidir.
Kapalı bir bölüm havalandırma veya yan besleme bölümüne değiştirilebilir mi?
Bazı durumlarda evet. Kurulum alanı, işlem düzeni, yardımcı ekipman ve bağlantı boyutları önce değerlendirilmelidir.
Tüm namlu bölümlerinin aynı malzemeye ihtiyacı var mı?
Hayır. Aşınma, korozyon ve basınç koşullarına göre farklı işlem bölgeleri için farklı malzemeler seçilebilir.
Bireysel Namlu Bölümü İncelemesi Talep Edin
Değiştirilmesi gereken bölümün çizimini, numune bilgilerini ve kurulum konumunu bize gönderin.
-
Yalnızca hasarlı bölümün değiştirilip değiştirilemeyeceği
-
Hangi bağlantı boyutlarının onaylanması gerektiği
-
Bitişik bölümlerin kullanılabilir kalıp kalmayacağı
-
Malzemenin yükseltilip yükseltilmeyeceği
-
Bölümün besleme, havalandırma veya yan besleme için değiştirilip değiştirilemeyeceği
