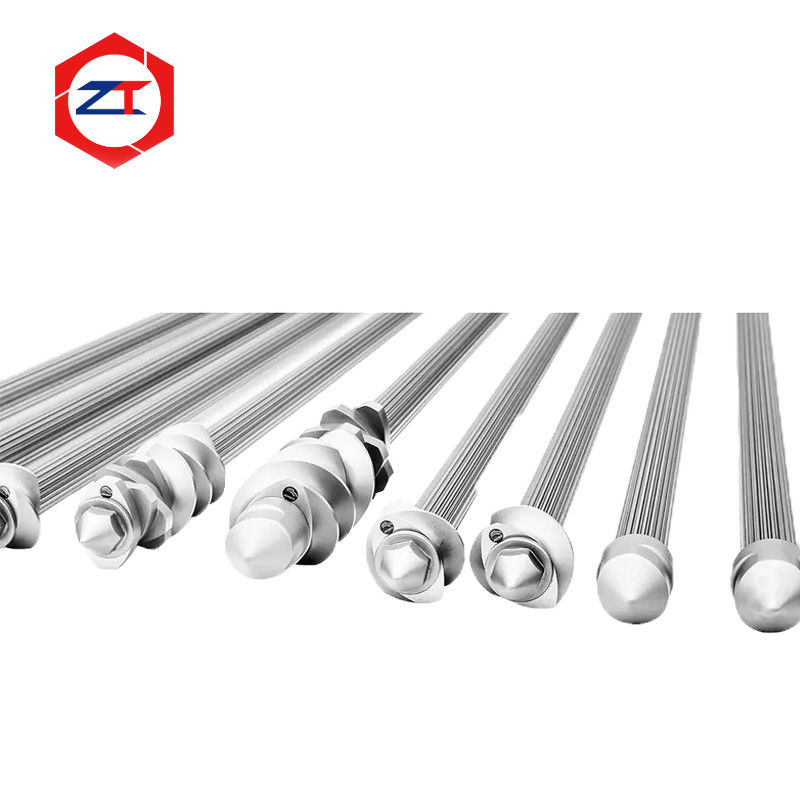

71mm Çift Vidalı Ekstrüder Mili 75 Sınıf OEM Değişimi İçin
Mevcut 75 sınıfı bir ekstrüzyon hattındaki bir mil aşındığında, büküldüğünde veya hasar gördüğünde, bir yedek bulmak sadece aynı nominal çapa sahip başka bir mil sipariş etmekle ilgili bir mesele değildir.
Bu 71mm çift vidalı ekstrüder mili , yeni milin müşterinin mevcut vida elemanları, dişli kutusu bağlantısı ve kilitleme yapısıyla çalışmaya devam etmesi gereken 75 sınıfı ko-rotasyonlu çift vidalı ekstrüzyon sistemlerinin OEM değişimi için tasarlanmıştır.
Mevcut ürün 71 mm'lik bir vida sistemine dayanmaktadır ve 40CrNiMo, WR15E ve WR30 dahil olmak üzere malzeme seçeneklerini, ayrıca soğutmalı veya soğutmasız özelleştirilmiş mil konfigürasyonlarını ve tasarımlarını desteklemektedir.
Değiştirme amacı basittir:
Eski mildaki aşınmayı yeniden üretmeden mevcut makineyi doğru bir şekilde eşleştirin.
71mm Değiştirme Mili Hangi Sorunları Çözüyor?
Eski ekstrüzyon hatları, bireysel şanzıman bileşenlerinin temini zorlaştığında bile mekanik olarak üretken kalabilir.
Tipik müşteri sorunları şunları içerir:
- Orijinal mil aşınması veya kama hasarı
- Milin bükülmesi veya kırılması
- Mil ve vida elemanları arasındaki boşluğun artması
- Orijinal yedek parçaların temininde zorluk yaşanması
- Yedek bileşenler için uzun teslim süresi
- Yeni vida elemanlarının eski mile doğru şekilde uymaması
- Eksik veya eksik orijinal çizimler
Bu durumlarda, değiştirme mili izole bir çelik çubuk olarak değil, komple vida aksamının bir parçası olarak değerlendirilmelidir.
Mevcut 71mm Vida Elemanı Grupları İçin Tasarlanmıştır
Modüler bir çift vidalı grup, mil boyunca monte edilmiş birden fazla taşıma elemanı, yoğurma bloğu ve karıştırma elemanı içerir.
Bir OEM değişim ekstrüder mili için, yeni milin kullanılmaya devam edecek vida elemanlarıyla uyumlu kalması gerekir.
Kritik boyutlar şunları içerir:
Kama profili → Kama boyutları → Mil çapı → Eleman konumlandırması → Toplam uzunluk → Uç kilitleme arayüzü
Kama geometrisi veya konumlandırma boyutlarında yalnızca hafif farklılık gösteren bir mil, montaj sırasında sorunlara neden olabilir.
Bu nedenle amaç, yalnızca nominal 71 mm makine boyutuna ulaşmak değildir. Mil ve vida elemanları arasındaki komple arayüz doğru bir şekilde yeniden üretilmelidir.
OEM Değişimi Eski Mili Kopyalamaktan Daha Fazlasını Gerektirir
Eski bir mil ölçüm referansı olarak faydalı olabilir, ancak otomatik olarak orijinal tasarım standardı olarak kabul edilmemelidir.
Yıllarca süren çalışmadan sonra, kama malzemesini zaten kaybetmiş olabilir. Tork ileten yüzeyler yerel aşınma gösterebilir ve mil deformasyona uğramış olabilir.
Bu aşınmış boyutlar doğrudan kopyalanırsa, yeni mil aşırı montaj boşluğunu yeniden üretebilir.
Değiştirme projeleri için, mevcut bileşen önce ayırt etmek için değerlendirilmelidir:
Orijinal fonksiyonel boyutlar ve servis aşınması.
Çizimler mevcutsa, kullanılmış mil ile karşılaştırılabilir. Çizimler mevcut değilse, mil ve eşleşen vida elemanları birlikte ölçülebilir.
Çalışma Koşullarına Göre Malzeme Seçimi
Mevcut ürün listeleri 40CrNiMo, WR15E ve WR30 malzeme seçenekleri olarak.
Doğru malzeme, yalnızca en pahalı sınıfı seçmek yerine, gerçek şanzıman gereksinimine göre seçilmelidir.
Önemli hususlar şunları içerir:
- Gerçek iletilen tork
- Vida hızı
- Kama geometrisi
- Sürekli çalışma yükü
- Tork dalgalanması
- Malzeme formülasyonu
- Mevcut mil servis geçmişi
Önceki mil tekrarlanan aşırı yüklenmeden dolayı arızalandıysa, yalnızca malzemeyi değiştirmek kök sorunu çözmeyebilir.
Dişli kutusu çıkış kapasitesi ve gerçek üretim yükü de gözden geçirilmelidir.
Kama Uyumu Tork İletimini ve Montajı Etkiler
Mil kaması, torku her vida elemanının iç kamasına aktarır.
Uygunluk çok gevşek olursa, tekrarlanan tork değişiklikleri göreceli hareketi ve arayüz aşınmasını artırabilir.
Uygunluk çok sıkı olursa, vida elemanlarının takılması ve çıkarılması zorlaşabilir.
Bir 71mm çift vidalı ekstrüder mili için amaç, hem güvenilir tork aktarımı hem de pratik vida elemanı montajı sağlayan kontrollü kama bağlantısıdır.
Bu, özellikle müşteri mevcut vida elemanlarını tutmak ve yalnızca mili değiştirmek istediğinde önemlidir.
Dişli Kutusunu ve Uç Arayüzlerini Eşleştirin
Vida elemanı kaması, değiştirme sorununun yalnızca bir tarafıdır.
Milin karşı ucu da mevcut şanzıman ve kilitleme sistemiyle eşleşmelidir.
Bu nedenle değiştirme değerlendirmesi şunları doğrulamalıdır:
Dişli kutusu tarafı bağlantısı → Mil uzunluğu → Vida elemanı konumları → Ön kilitleme yapısı → Soğutma düzenlemesi
Mevcut ürün, mevcut makine tasarımına bağlı olarak soğutma sistemiyle veya onsuz yapılandırılabilir.
Eski bir makine için, bu arayüzleri korumak, müşterinin aşınmış mili gereksiz yere çevreleyen ekstrüzyon ekipmanını değiştirmeden değiştirmesine olanak tanır.
Mil ve Vida Elemanları Ne Zaman Birlikte Kontrol Edilmelidir?
Yeni vida elemanları eski mile gevşek geliyorsa, mil kaması zaten aşınmış olabilir.
Ancak, mevcut vida elemanlarının iç kaması da aşınabilir.
Bu nedenle, aşırı boşluk bildirildiğinde, şunları incelemek daha iyidir:
Mil kaması + Vida elemanı iç kaması + Gerçek montaj uyumu
Aşırı aşınmış bir arayüzün yalnızca bir tarafını değiştirmek, istenen uyumu geri yüklemeyebilir.
Bu aynı zamanda müşterinin yalnızca yeni bir mile mi ihtiyacı olduğunu yoksa seçilen vida elemanlarının aynı anda değiştirilmesi gerekip gerekmediğini belirlemeye yardımcı olur.
Değiştirme İncelemesi İçin Gerekli Bilgiler
Başlamak için, lütfen şunları sağlayın:
- Mevcut ekstrüder modeli veya makine sınıfı
- Mevcut mil çizimi veya örneği
- Eşleşen vida elemanı veya kama verileri
- Toplam mil uzunluğu
- Dişli kutusu tarafı bağlantı bilgileri
- Kama aşınması, bükülmesi veya hasarının fotoğrafları
Orijinal çizimler mevcut değilse, fonksiyonel boyutları yeniden oluşturmak için kullanılmış mil ve eşleşen elemanlar ölçülebilir.
SSS
Bu mil yalnızca 71 mm vida çapıyla mı seçilir?
Hayır. Nominal vida boyutu genel makine sınıfını tanımlar, ancak kama geometrisi, mil uzunluğu, uç arayüzleri ve kilitleme boyutları da eşleşmelidir.
Orijinal çizim olmadan mili üretebilir misiniz?
Evet. Mevcut bir mil ve eşleşen vida elemanları ölçülebilir, ancak aşınmış alanlar önce belirlenmelidir.
Mevcut vida elemanlarımı tutabilir miyim?
Birçok değiştirme projesinde, evet, iç kamaları ve diğer montaj yüzeyleri kabul edilebilir durumda kaldığı sürece.
Malzeme ve soğutma yapısı özelleştirilebilir mi?
Evet. Mevcut ürün, birden fazla malzeme seçeneğini ve soğutmalı veya soğutmasız mil konfigürasyonlarını desteklemektedir.
71mm Mil Değişimi İncelemesi Talep Edin
75 sınıfı ekstrüzyon hattınızda aşınmış, bükülmüş veya bulunamayan bir mil varsa, bize mevcut mili, çizimi veya boyutlarını eşleşen bir vida elemanıyla birlikte gönderin.
Üretimden önce şunları değerlendirebiliriz:
Kama uyumu → Mil boyutları → Dişli kutusu arayüzü → Kilitleme yapısı → Malzeme → Soğutma konfigürasyonu
