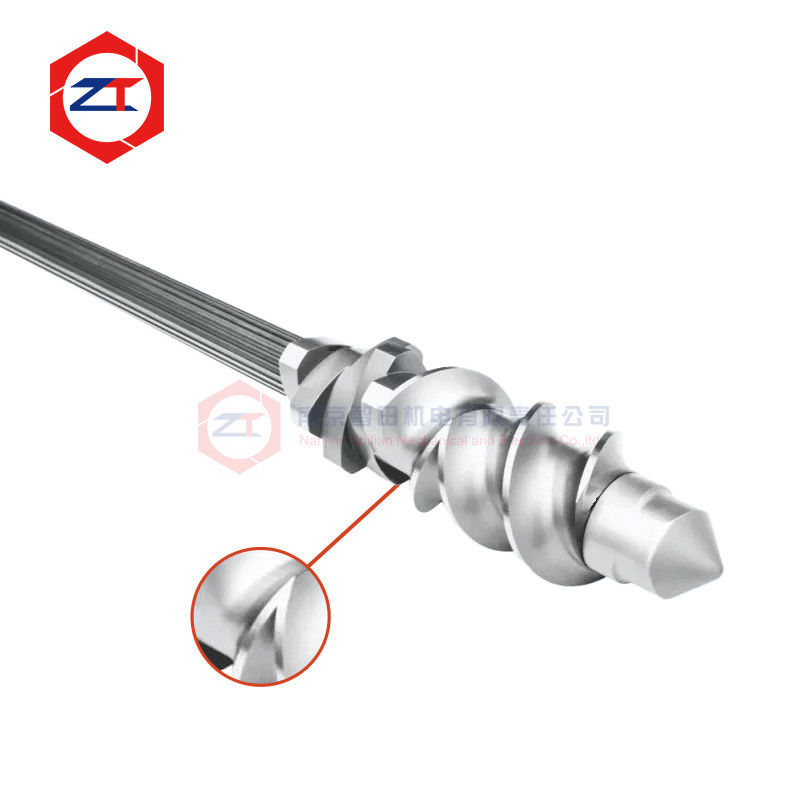

Güvenilir tork aktarımı için ultrasonik olarak test edilmiş ikiz vida ekstrüder ocağı

Ultrasonik Test Edilmiş Çift Vidalı Ekstrüder Mili, Güvenilir Tork İletimi İçin

Bir çift vidalı ekstrüder mili şaft boyunca monte edilmiş her bir vida elemanına şanzıman torkunu iletirken sürekli burulma yükü altında çalışır. Bu nedenle, yedek bir mili değerlendirirken yalnızca boyutsal doğruluk yeterli değildir.

Dış yüzey doğru bir şekilde işlenmiş olabilir, ancak malzemenin kendisi de uzun süreli yüke uygun olmalıdır.

Bu nedenle bu mil iki gereksinim etrafında konumlandırılmıştır: doğru OEM değişimi ve iç malzeme kalitesi denetimi. Ultrasonik kusur tespiti, yalnızca görsel veya boyutsal denetimle değerlendirilemeyen iç süreksizlikleri belirlemeye yardımcı olmak için tahribatsız bir muayene yöntemi olarak kullanılır.

Mevcut konfigürasyonlar WR15E, WR30 ve 40CrNiMo malzeme seçeneklerini, masif mil yapısını, özelleştirilebilir uzunluğu ve soğutmalı veya soğutmasız tasarımları içerir.

Neden Bir Ekstrüder Milini Ultrasonik Muayene ile Denetlemeli?

Bir mil, ek dış boyutsal denetimi geçebilirken hala malzemenin durumunun ek doğrulanmasını gerektirebilir.

Boyutsal denetim şu gibi soruları yanıtlar:

Kavramanın profili doğru mu? Çap tolerans dahilinde mi? Mil uzunluğu doğru mu? Arayüzler mevcut makineyle eşleşiyor mu?

Ultrasonik muayene farklı bir soruyu ele alır:

Denetlenen malzemenin içinde iç süreksizlik olduğuna dair bir kanıt var mı?

Bu iki denetim karıştırılmamalıdır.

Ekstrüzyon sırasında tekrar tekrar tork taşıyan bir bileşen için, hem malzeme durumu hem de işleme doğruluğu önemlidir. Ultrasonik kusur tespiti, mil hizmete girmeden önce ek bir kalite kontrol adımı ekler; boyutsal denetimin, ısıl işlem kontrolünün veya doğru şanzıman ve işlem seçiminin yerini almaz.

Güvenilir Tork İletimi Tam Mil Tasarımıyla Başlar

Mil, şanzıman çıkışından modüler vida grubuna tork aktarır.

Çalışma güvenilirliği yalnızca malzeme mukavemetinden daha fazlasına bağlıdır. Önemli faktörler şunları içerir:

• Gerçek iletilen tork
• Mil çapı
• Kavramanın profili ve kesit geometrisi
• Vida hızı
• Sürekli çalışma yükü
• İşleme sırasında tork dalgalanması
• Vida elemanı konfigürasyonu
• Mevcut arıza geçmişi

Bir mil daha önce kırılmış, bükülmüş veya ciddi kavrama hasarı görmüşse, yalnızca orijinal boyutları yeniden üretmek yeterli olmayabilir. Aşırı yükleme, aşınma, hizalama veya başka bir mekanik faktörün arızaya katkıda bulunup bulunmadığını belirlemek için çalışma koşulları da gözden geçirilmelidir.

Çalışma Yüküne Göre Malzeme Seçimi

Mevcut ürün, WR15E, WR30 ve 40CrNiMo gönderin.

Malzeme, yalnızca malzeme adına göre değil, gerçek mil boyutuna, tork gereksinimine ve ekstrüzyon koşullarına göre seçilmelidir.

Örneğin, yüksek oranda dolgulu bileşikler işleyen daha büyük bir ekstrüzyon hattı, nispeten kararlı bir polimer formülasyonu çalıştıran daha küçük bir makineden farklı yükleme koşullarına maruz bırakabilir.

Bu nedenle malzeme seçimi, tam aktarım sistemiyle birlikte düşünülmelidir:

Şanzıman çıkışı → Mil → Kavramanın bağlantısı → Vida elemanları → İşlem yükü

Bu, mili izole bir yedek parça olarak ele almaktan kaçınmaya yardımcı olur.

OEM Değişimi, Genel Uzunluğu Eşleştirmekten Daha Fazlasını Gerektirir

Bir OEM değişim çift vidalı ekstrüder mili için genel uzunluk ve nominal çap yalnızca temel boyutlardır.

Değiştirme mili ayrıca şunlarla eşleşmelidir:

Kavramanın profili → Kavramanın boyutları → Vida elemanı yerleştirme konumları → Şanzıman tarafı bağlantısı → Ön uç kilitleme yapısı → Soğutma düzenlemesi

Mevcut ürün, farklı mevcut ekstrüzyon makinesi konfigürasyonlarına uyum sağlamak için özelleştirilebilir uzunluk ve soğutmalı veya soğutmasız yapıyı destekler.

Orijinal çizim mevcut değilse, mevcut bir mil veya eşleşen vida elemanları ölçülebilir.

Ancak, aşınma önce belirlenmelidir. Zaten malzeme kaybetmiş eski bir kavramayı doğrudan kopyalamak, yeni bileşende aşırı boşluk üretebilir.

Ultrasonik Muayene ve Boyutsal Denetim Farklı Amaçlara Hizmet Eder

Güvenilir bir mil denetim süreci, hem malzeme bütünlüğünü hem de geometrisini dikkate almalıdır.

Ultrasonik Kusur Tespiti

Ultrasonik muayene, bileşeni kesmeden malzemeyi içeriden denetlemek için kullanılır. Amacı, geçerli denetim prosedürüne göre raporlanabilir iç göstergeleri belirlemeye yardımcı olmaktır.

Boyutsal Denetim

Boyutsal denetim, kavrama boyutları, mil çapı, konumlandırma yüzeyleri ve uç arayüzleri dahil olmak üzere montaj için gereken geometriyi doğrular.

Kavramanın Uygunluk Doğrulaması

Mil ayrıca üzerine monte edilen vida elemanlarına doğru şekilde uymalıdır. Aşırı boşluk, tekrarlayan harekete ve arayüz aşınmasına katkıda bulunabilirken, çok sıkı bir uyum montaj zorlukları yaratabilir.

Birlikte, bu kontroller mili basitçe "yüksek hassasiyetli" olarak tanımlamaktan daha kullanışlı bilgiler sağlar.

Mevcut Bir Mil Ne Zaman Değiştirilmek Üzere Değerlendirilmeli?

Müşteriler aşağıdaki gibi sorunlar gözlemlediğinde bir mil denetlenmelidir:

• Tekrarlayan kavrama aşınması
• Mil üzerinde gevşeyen vida elemanları
• Milin bükülmesi veya kalıcı deformasyonu
• Milin kırılması
• Yedek vida elemanlarının takılmasında zorluk
• Tork ileten yüzeylerde gözle görülür aşınma
• Orijinal tedarikçiden artık temin edilemeyen eski bir mil

Mümkün olduğunda, değiştirilmeden önce neden belirlenmelidir.

Örneğin, daha güçlü bir yedek mil tek başına, tekrar tekrar uygun tork aralığının ötesinde çalışan bir sistemi düzeltmeyecektir.

Mil ve Vida Elemanlarını Birlikte Kontrol Edin

Mil ve vida elemanları, bir tork iletim arayüzü oluşturur.

Dış mil kavraması aşınmışsa, yeni vida elemanları takmak hala aşırı boşluğa neden olabilir.

Benzer şekilde, mevcut vida elemanlarının iç kavraması ciddi şekilde aşınmışsa, yeni bir mil takmak amaçlanan uyumu geri yüklemeyebilir.

Bu nedenle, değişim projeleri için şunları değerlendirmek faydalıdır:

Mil kavrama durumu + Vida elemanı kavrama durumu + Gerçek montaj uyumu

Bu, milin, vida elemanlarının veya her ikisinin de değiştirilmesi gerekip gerekmediğini belirlemeye yardımcı olur.

Değerlendirme İçin Hangi Bilgi Gereklidir?

Bir ultrasonik test edilmiş ekstrüder mili değişim incelemesine başlamak için şunları sağlayın:

1. Ekstrüder modeli
2. Mevcut mil çizimi veya örneği
3. Mil uzunluğu ve ana boyutları
4. Kavrama bilgisi veya eşleşen vida elemanı
5. Şanzıman veya motor bilgisi
6. Mevcut arıza veya aşınma durumu

Bir çizim mevcut değilse, hangi boyutların ölçülmesi gerektiğini belirlemek için fotoğraflar ve mevcut bir mil kullanılabilir.

SSS

Bir ekstrüder milinde neden ultrasonik muayene kullanılır?

İç malzeme durumunu incelemek için tahribatsız bir yöntem sağlar. Boyutsal ve yüzey denetimini tamamlar, yerini almaz.

Ultrasonik muayene, bir milin asla arızalanmayacağını garanti eder mi?

Hayır. Mil güvenilirliği ayrıca malzeme, ısıl işlem, geometri, gerçek tork, çalışma yükü, hizalama ve diğer hizmet koşullarına da bağlıdır.

Eski bir mil orijinal çizim olmadan üretilebilir mi?

Evet. Mevcut bir mil, eşleşen vida elemanları ve ölçülen makine arayüzlerinden değişim değerlendirilebilir, ancak aşınmış boyutlar önce belirlenmelidir.

Mil uzunluğu ve soğutma yapısı özelleştirilebilir mi?

Evet. Mevcut ürün, özelleştirilebilir uzunluk ve soğutmalı veya soğutmasız konfigürasyonları destekler.

Mil Değişimi ve Muayene İncelemesi Talep Edin

Mevcut miliniz kırılmış, bükülmüş, kavrama aşınması geliştirmiş veya artık temin edilemiyorsa, bize mil çizimini veya örneğini, ekstrüder modelini, kavrama bilgilerini ve mevcut arıza durumunu gönderin.

Üretimden önce değişim boyutlarını, çalışma gereksinimlerini ve muayene ihtiyaçlarını değerlendirebiliriz.

OEM Değişimi ve Ultrasonik Muayene İncelemesi İçin Mil Verilerinizi Gönderin
