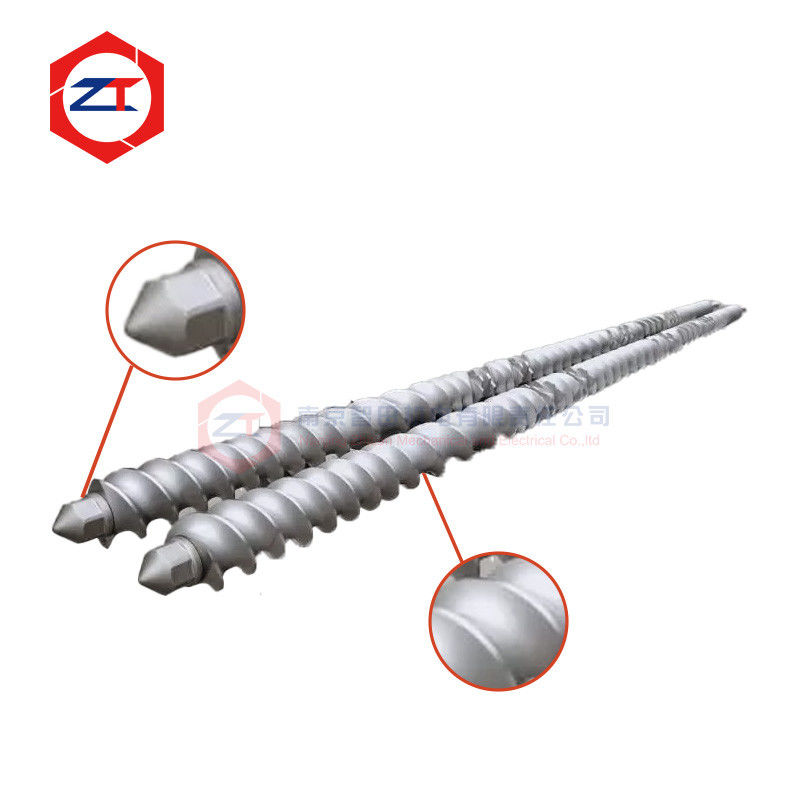

Kesin bir vida elemanı montajı için hassaslıklı çift vida ekstrüder ocağı

Hassas Çift Vidalı Ekstrüder Mili, Hassas Vida Elemanı Montajı İçin

Bir çift vidalı ekstrüder milinin, tork iletmekten daha fazlasını yapar. Ayrıca, tüm vida tertibatı boyunca monte edilen her vida elemanı için boyutsal referansı sağlar.

Kamalı profil, mil çapı, düzlük, eleman konumlandırması veya uç bağlantısı doğru değilse, doğru üretilmiş vida elemanları bile takılması zor olabilir, aşırı boşluk geliştirebilir veya gerekli toplam uzunluğa monte edilemeyebilir.

Bu hassas ekstrüder mili, hem güvenilir tork iletiminin hem de doğru vida elemanı montajının gerekli olduğu OEM yedek ve özel çift vidalı ekstrüzyon uygulamaları için tasarlanmıştır.

Mevcut konfigürasyonlar, orijinal çizime, mevcut mile, vida elemanı arayüzüne veya ölçülen makine boyutlarına göre üretilebilir. Mevcut ürün seçenekleri arasında özelleştirilmiş tork kapasitesi ve uzunluk, 40CrNiMoA malzemesi ve ultrasonik kusur tespiti bulunmaktadır.

Hatalı veya Aşınmış Bir Mil Ne Gibi Sorunlara Neden Olabilir?

Bir mil, kamalı veya çalışma yüzeyleri montajı etkileyecek kadar değişmiş olsa bile görsel olarak sağlam kalabilir.

Tipik sorunlar şunları içerir:

• Mil üzerinde çok gevşek hale gelen vida elemanları
• Uzun süreli çalışma sonrası aşırı kamalı boşluk
• Yeni yedek elemanların takılmasının zor olması
• Farklı vida konumları arasında düzensiz uyum
• Tüm vida yığını boyunca birikmiş montaj hatası
• Mil ve vida elemanı arasında yerel aşınma veya yıpranma
• Eskimiş orijinal ekstrüder milini değiştirme zorluğu

Bu sorunlar ortaya çıktığında, yalnızca vida elemanlarını değiştirmek sorunu tam olarak çözmeyebilir.

çift vidalı ekstrüder milinin durumu da kontrol edilmelidir.

Hassas Kamalı Uyumu, Vida Elemanı Montajı İçin Kritik Öneme Sahiptir

Kamalı profil, modüler bir çift vidalı montajdaki en önemli arayüzlerden biridir.

Dişli kutusundan gelen tork, mil aracılığıyla iletilir ve ardından bu bağlantı aracılığıyla bireysel vida elemanlarına aktarılır.

Kamalı boşluk aşırıysa, tekrarlanan yük değişiklikleri mil ve vida elemanı arasında göreceli harekete neden olabilir. Zamanla bu, arayüz aşınmasını hızlandırabilir.

Uygunluk çok sıkıysa, vida elemanlarının takılması ve çıkarılması zor olabilir.

Bu nedenle amaç, kamalı profili basitçe "sıkı" yapmak değildir. Amaç, mil kamalı profili ile vida elemanlarının iç bağlantısı arasındaki doğru boyutsal ilişkiyi korumaktır.

Bu nedenle, OEM yedek projeleri için kamalı profil geometrisi, müşterinin mevcut vida elemanları veya orijinal boyutsal verilerle birlikte kontrol edilmelidir.

Mil Hassasiyeti Neden Tüm Vida Yığını Etkiler

Bir çift vidalı ekstrüder, bir mil üzerinde birçok bireysel taşıma elemanı, yoğurma bloğu, karıştırma elemanı ve geçiş elemanı kullanabilir.

Her eleman mile doğru şekilde kaymalı ve komşu bileşene dayanmalıdır.

Bu, mil hassasiyetinin aşağıdakiler dahil olmak üzere tüm montajı etkilediği anlamına gelir:

Kamalı uyumu → Eleman konumlandırması → Uç yüzey teması → Toplam montaj uzunluğu → Son kilitleme

Her vida elemanı doğru üretilmiş olsa bile, hatalı veya aşınmış bir mil tüm vida seti boyunca montaj sorunlarına neden olabilir.

Bu nedenle, bir hassas ekstrüder milinin, izole bir çelik bileşen olarak değil, tüm vida montajının bir parçası olarak değerlendirilmesi gerekir.

Tork İletimi İçin Malzeme Seçimi

Mevcut ürün, mevcut mil malzemelerinden biri olarak 40CrNiMoA kullanır ve çalışma gereksinimlerine göre özelleştirilmiş malzeme seçimini destekler.

Malzeme seçimi şunları dikkate almalıdır:

• Gerekli iletilen tork
• Mil çapı ve kamalı profil geometrisi
• Vida hızı
• Sürekli çalışma yükü
• Yük dalgalanması
• Makine boyutu
• Mevcut arıza geçmişi

Amaç, yalnızca nominal bir malzeme sınıfına güvenmeden yeterli mukavemet ve yorulma direnci sağlamaktır.

Ağır yüklü ekstrüzyon hatları için, mil dişli kutusu çıkışı, vida konfigürasyonu ve gerçek proses torku ile birlikte düşünülmelidir.

Montaj Öncesi Ultrasonik Kusur Tespiti

İç malzeme kusurları, yalnızca bitmiş dış yüzeyden tanımlanması zordur.

Mevcut ürün spesifikasyonu, tahribatsız bir muayene yöntemi olarak ultrasonik kusur tespitini içerir.

Ultrasonik muayene, bileşen uzun süreli hizmete girmeden önce mil malzemesindeki iç süreksizlikleri kontrol etmek için kullanılabilir.

Boyutsal muayene, malzeme bütünlüğünün tek başına doğru vida elemanı montajını garanti etmediği için eşit derecede önemlidir.

Yedek bir mil için, kamalı profil geometrisi, mil çapı, eleman konumlandırma yüzeyleri ve uç arayüzleri gibi anahtar boyutlar sevkiyat öncesinde onaylanmalıdır.

OEM Yedek Parça, Uzunluk ve Çap Eşleştirmekten Daha Fazlasını Gerektirir

Bir OEM yedek çift vidalı ekstrüder mili için, toplam uzunluk ve nominal çap yalnızca temel referans boyutlarıdır.

Yedek parça ayrıca şunlarla eşleşmelidir:

Kamalı profil → Kamalı boyutları → Vida elemanı konumlandırması → Mil uçları → Kaplin arayüzü → Kilitleme yapısı → Soğutma konfigürasyonu

Mevcut sayfa, soğutmalı veya soğutmasız özelleştirilmiş mil uzunluğu, tork kapasitesi ve konfigürasyonları destekler.

Orijinal çizim mevcut değilse, mevcut bir mil ölçülebilir. Ancak, son üretim boyutları belirlenmeden önce aşınmış kamalı yüzeyler tanımlanmalıdır.

Aşınmış bir milin doğrudan kopyalanması, mevcut montaj boşluğunu yeni bileşende üretebilir.

Mil ve Vida Elemanlarını Birlikte Kontrol Edin

Müşteriler gevşek vida elemanları veya yeni elemanları takmada zorluk bildirdiğinde, arayüzün her iki tarafını da kontrol etmelerini öneririz.

Aşınmış bir mil, yeni bir vida elemanı ile birleştiğinde hala aşırı boşluk oluşturabilir.

Benzer şekilde, mevcut vida elemanlarının iç kamalı profili zaten ciddi aşınma yaşamışsa, yeni bir mil sorunu çözmeyecektir.

Bu nedenle, yedek parça değerlendirmesi şunları içerebilir:

Mil durumu + Vida elemanı kamalı durumu + Montaj uyumu

Bu, milin, bireysel vida elemanlarının veya her ikisinin de değiştirilip değiştirilmeyeceğine karar vermek için daha güvenilir bir temel sağlar.

Yedek Parça İçin Hangi Bilgiler Gereklidir?

Bir değerlendirme başlatmak için şunları sağlayın:

1. Ekstrüder modeli
2. Mevcut mil çizimi veya örneği
3. Toplam mil uzunluğu
4. Kamalı boyutları veya eşleşen vida elemanı
5. Motor veya dişli kutusu bilgileri
6. Kamalı aşınması, kırılması veya montaj zorluğu gibi mevcut sorun

Çizim mevcut değilse, net fotoğraflar ve mevcut bir mil veya vida elemanı, hangi boyutların ölçülmesi gerektiğini belirlemek için kullanılabilir.

SSS

Orijinal çizim olmadan bir mil üretilebilir mi?

Evet. Mevcut bir mil veya eşleşen bir vida elemanı ölçülebilir, ancak son boyutlar belirlenmeden önce aşınmış alanlar tanımlanmalıdır.

Yeni vida elemanları neden eski mil üzerinde gevşek hissediliyor?

Vida elemanının iç kamalı profili, dış mil kamalı profili veya her ikisi de zaten aşınmış olabilir. Her iki bileşen de kontrol edilmelidir.

Daha güçlü bir mil malzemesi arızayı önlemek için yeterli mi?

Zorunlu değil. Gerçek tork, kamalı profil geometrisi, mil boyutları, yük dalgalanması ve malzeme durumu hizmet güvenilirliğini etkiler.

Mil uzunluğu ve tork kapasitesi özelleştirilebilir mi?

Evet. Mevcut ürün, uygulama gereksinimlerine göre özelleştirilmiş uzunluk ve tork kapasitesini destekler.

Mil ve Vida Elemanı Uyumu Değerlendirmesi Talep Edin

Vida elemanlarınız gevşekse, takılması zorsa veya kamalı bağlantıda tekrarlanan aşınma varsa, sorun yalnızca vida elemanlarıyla sınırlı olmayabilir.

Bize mil çiziminizi veya örneğinizi, vida elemanı arayüzünü, ekstrüder modelinizi ve mevcut montaj sorununuzu gönderin.

Üretimden önce mil boyutlarını, kamalı uyumunu ve yedek parça gereksinimlerini değerlendirebiliriz.

OEM Yedek Parça ve Montaj Uyumu İncelemesi İçin Mil Verilerinizi Gönderin
